Microtest PentaScanner+ (firmware & manual) 5.0.0 скачать торрент

Категория: Разные
Язык: Английский
Размер: 27.46 Mb

Системные требования для компьютера:

О программе:
Прошивка портативного прибора для сертификации кабельных систем категории 5. Тестирует на соответствие стандартам: TIA TSB-67 Level II, TIA 568A, ISO 11801, 10BASE-T, ATM 155, Token Ring, 100BASE-TX

Описание файлов:
PS500.EXE - прошивка для Microtest PentaScanner+
PSIE500.EXE - прошивка для Microtest 2-WayInjector+
PS_PSI_500.zip - архив с прошивками для Microtest PentaScanner+ и Microtest 2-WayInjector+
MICROTEST 2-Way Injector User.pdf - документация про Microtest 2-WayInjector+
MICROTEST Pentascanner Family User.pdf - документация про семейство сертификаторов Microtest
MICROTEST PentaScanner Functional Overview.pdf - иснтрукция по эксплуатации
LinkWare-LW-Version-6.2.exe - программа LinkWare версии 6.2 для работы с сохранёнными отчётами
ScanLink_0802-9820860_ENG_A_X.EXE - предыдущая версия LinkWare
ps421.exe - прошивка 4.21 для Microtest PentaScanner+
PSIE421.EXE - прошивка 4.21 для Microtest 2-WayInjector+

Дополнительная информация:

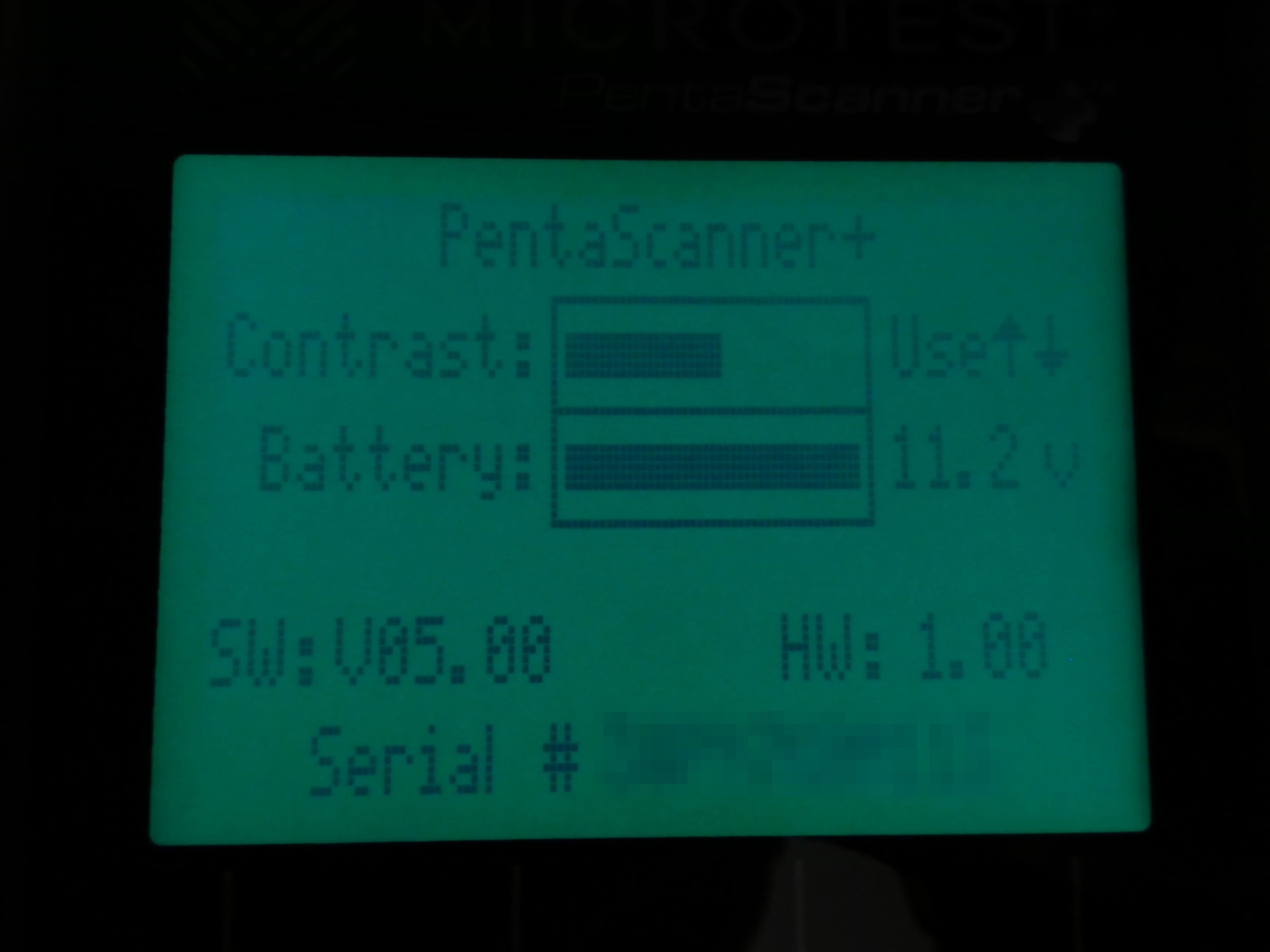

PentaScanner Read Me
Software Version 5.0
January 1998
Microtest, Inc.

----------------------------------------------------
New S/W Version: 5.00
Previous S/W Version: 4.40

PentaScanner software version 5.00 is compatible with PentaScanner+
units only. The most recent software version available for the
PentaScanner Cable Admin is version 4.21.

Welcome to PentaScanner. This file contains late-breaking information
not found in the printed documentation or in the online Help included
with PentaScanner. It contains the following sections:

· New Features in Software Version 5.00

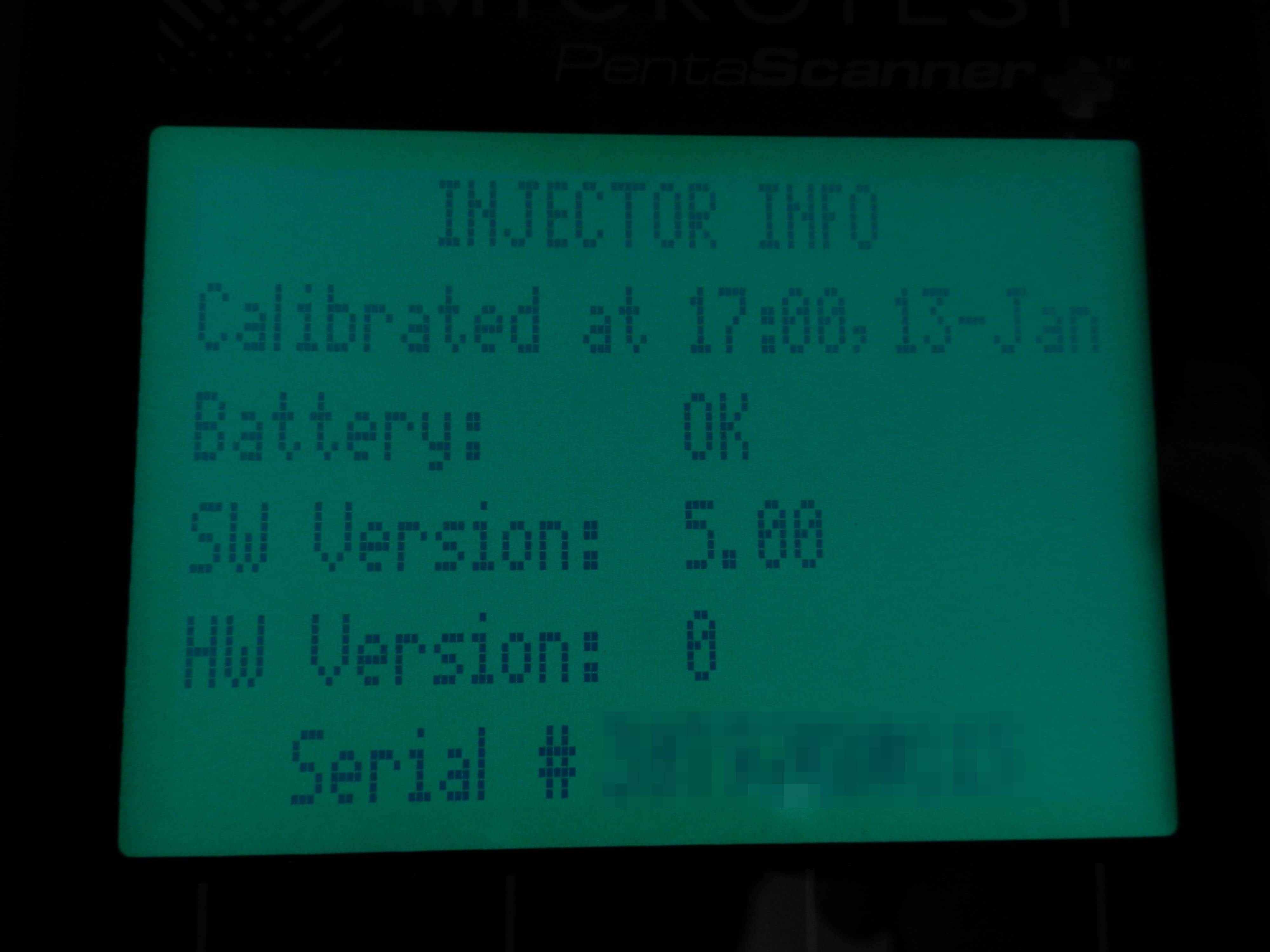

· 2-Way Injector Software: Version 5.00
· Obtaining Updated Software
. CMS for Windows Update
· MT Crimp for Windows Update
. Year 2000
· Enhancements in Software Version 4.40
· Enhancements in Software Version 4.30
· PentaScanner 350 Upgrade Available for PentaScanner+
· 2-Way Injector+ Software: Version 4.30
· Obtaining Updated Software
· Enhancements in Software Version 4.21
· Enhancements in Software Version 4.20
· PentaScanner+ Tips
· CMS For Windows Update
· Downloading Software Updates
· Updating Scanner Software from the PC
· Updating the 2-Way Injector+/2-Way Injector
· World Wide Web
· FaxFacts
· Technical Support
· Printing Tips
· Changes Affecting the PentaScanner Product Family User Guide

________________________
New Features in Software Version 5.00

The Return Loss (RL) and PowerSum NEXT (PSNEXT) measurements
have been added to the PentaScanner+ in version V5.00.

Return Loss is the ratio of the transmitted signal and the
reflected signal strength, in dB for the pair under test.
The reflected signal is the result of impedance mismatches
in the link under test.

PowerSum NEXT is calculated from NEXT for individual pair
combinations and takes into account the Crosstalk from multiple
transmission pairs. This measurement is required to assure
proper operation of networks employing simultaneous transmission
on more than one pair in a link (i.e. Gigabit Ethernet).

Процедура обновления:
Для начала прошивки необходимо:

подключить null-modem кабель в ПК и в Microtest PentaScanner+, так же необходимо подключить Microtest PentaScanner+ и Microtest 2-WayInjector+ через 8P8C (RJ45) разъём;
подключить блоки питания к устройствам;
одновременно нажать кнопки: AUTOTEST + Find Cable Faults + ON/OFF
На экране устройства отобразится надпись: "Waiting for REFLASH"
распаковать 2 архива, запустив в любой последовательности в одну и ту же папку (распакуются туда же, где и сами файлы):
PS500.EXE - прошивка для Microtest PentaScanner+
PSIE500.EXE - прошивка для Microtest 2-WayInjector+
либо
PS_PSI_500.zip
открыть консоль в папке, куда распаковали, и ввести PENTA -? для справки
для начала перепрошивки Microtest 2-WayInjector+ необходимо ввести PENTA -C1 -2 (где C1 - это COM1, C2 - это COM2)
для начала перепрошивки Microtest PentaScanner+ необходимо ввести PENTA -C1 -E (где C1 - это COM1, C2 - это COM2)

В обоих случаях дождаться обновления. Обновление для Microtest PentaScanner+ длится более 10-ти минут, не отключайте питание устройства и не прерывайте процесс обновления!
После обновления все настройки сбрасываются, так же рекомендуется провести калибровку батареи.
Более подробно смотрите в документации:
MICROTEST Pentascanner Family User.pdf

Краткая справка о закрытии Microtest:
Компания Microtest, Inc была куплена Fluke Networks Inc и все разработки/поддержка были остановлены, переименованы в Fluke Networks и заменены новыми несовместимыми в несколько раз дороже чем Microtest информация о покупке.

О PS_PSI_500.zip:
CRC32: AB19DE60
MD5: 530BC3809246F167DF9A56B1573538F9
SHA-1: 6AAF2FAE38F6056AA63F6C281621883B47B3AC33
SHA-256: C1B2B16787E947591DC507F9E212944FD3B05703243275C7041B7B35E5634922
